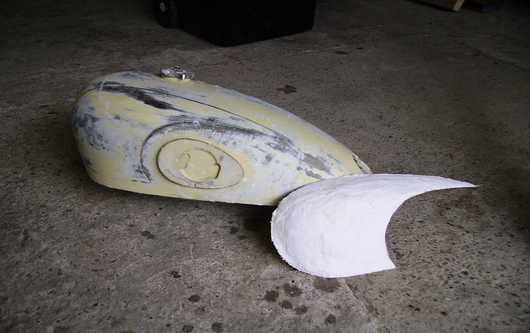

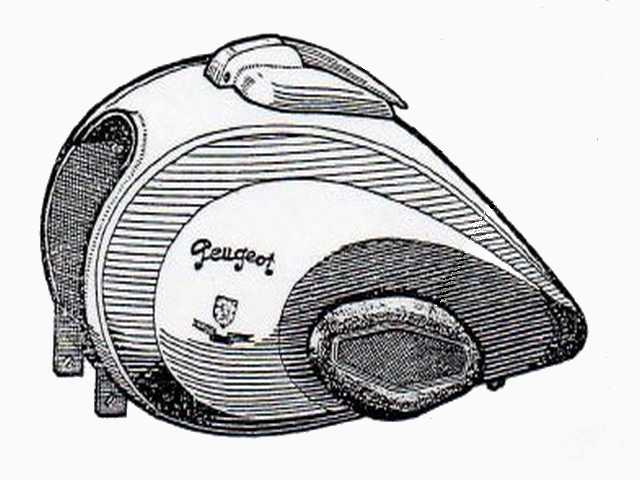

Dessin de la forme et réalisation d'un moulage en bande de plâtre |

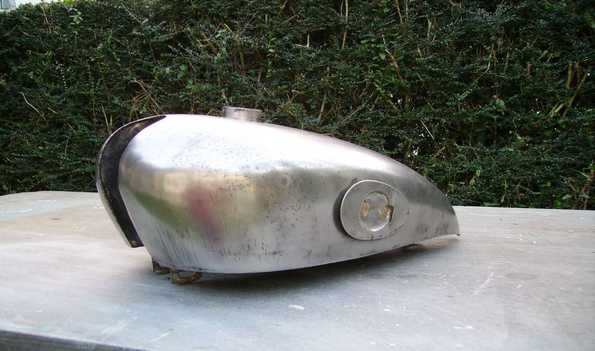

Décapage (V33), ponçage |
| |
|
Peinture |
| |
|
| |
|
Mastiquage puis ponçage |
Peinture Epoxydique (anti-rouille) et Apprêt |
L'enchaînement des couleurs se fait par camouflage |

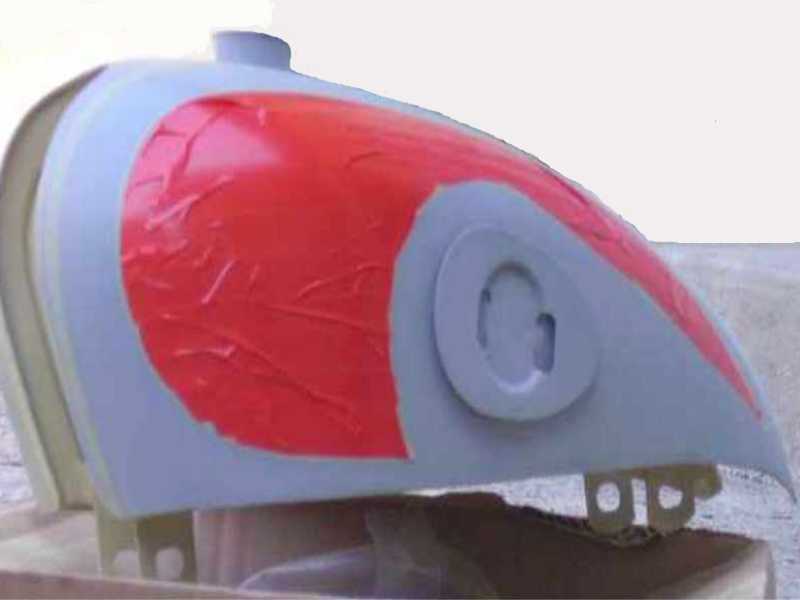

Apprêt camouflé pour la peinture de couleur Beige Mastic
|
| Utilisation de la "Fine
Line" de chez Scotch 3M, pour les délimitations des couleurs |

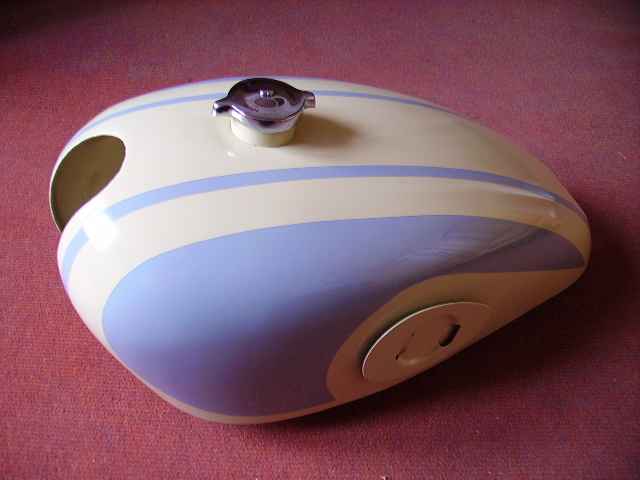

Camouflage de la couleur Beige Mastic et réalisation du Gris bleu |
| |
|
|
|
| |
|
| |
|

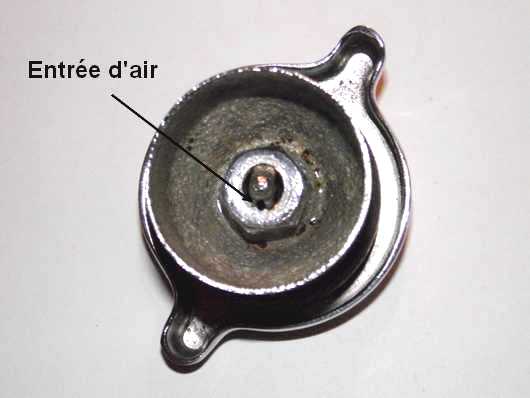

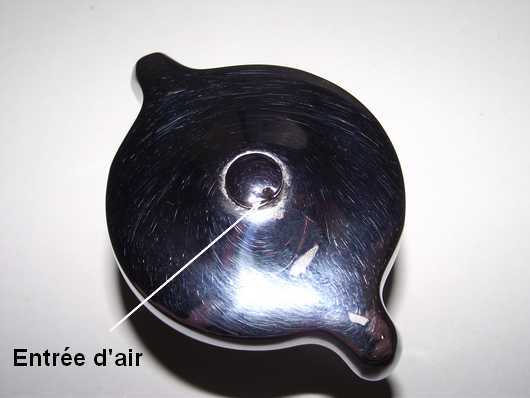

Vérification de l'entrée d'air |
|
| |
| |
| |

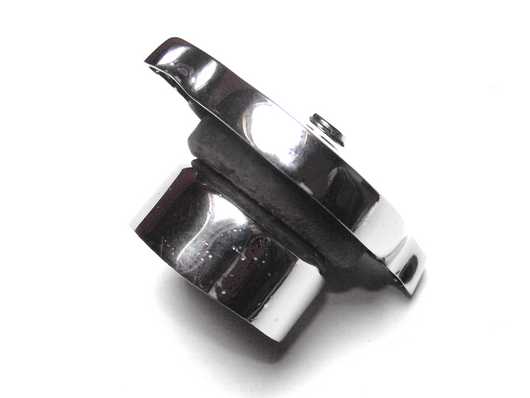

Bouchon réservoir chromé. |
| |
| En vissant ou dévissant le
bouchon, une rondelle métallique en étoile conique, |
La souplesse du
cuir est retrouvée en le laissant
tremper une nuit dans de l'huile. |
| comprime ou non la
rondelle de cuir qui assure l'étanchéité du bouchon. |
|
| |
|
|
| |
|
Avec une entrée d'air bouchée et un bouchon hermétique, le réservoir se met en sous pression au fur et à mesure que le niveau d'essence baisse dans le réservoir.
|
L'essence ne peut plus arriver dans le carburateur, le moteur s'arrête lorsque la cuve du carburateur est vide. |
Ouvrir le bouchon, si un appel d'air est entendu, on a la confirmation d'une entrée d'air bouchée. |
| |
|
| |
|
|
| |
|
| |

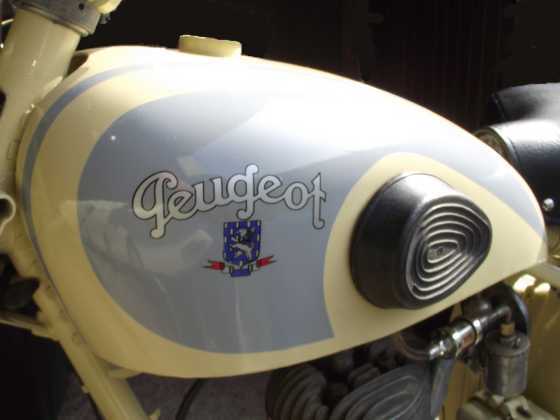

Après la pose et le séchage de la décalcomanie, on constate une très bonne résistance à l'eau de l'image. |
| |

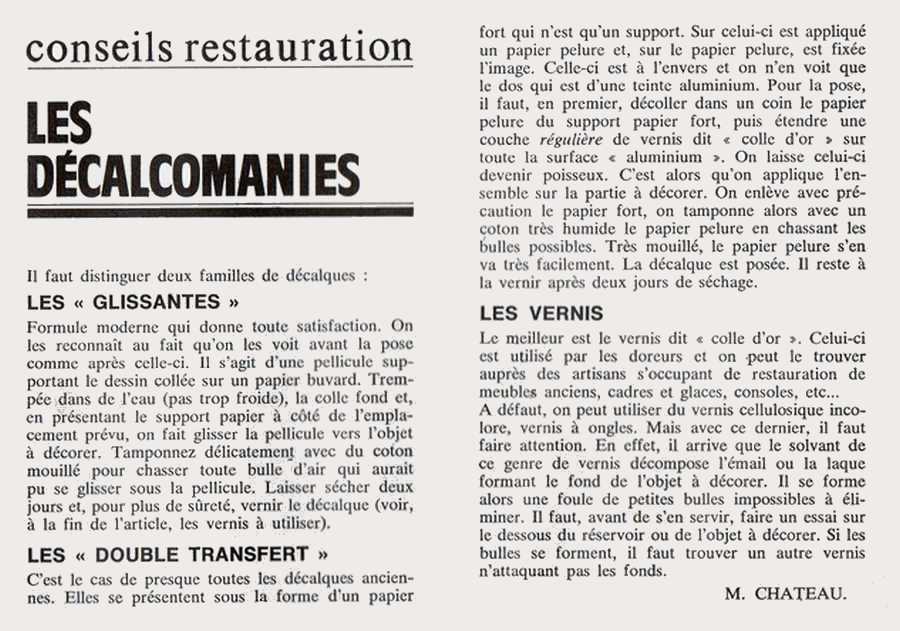

De la revue MOTO - 4e trimestre 1977 - N°14 |
| |
|
| |
Protection interne |
| |

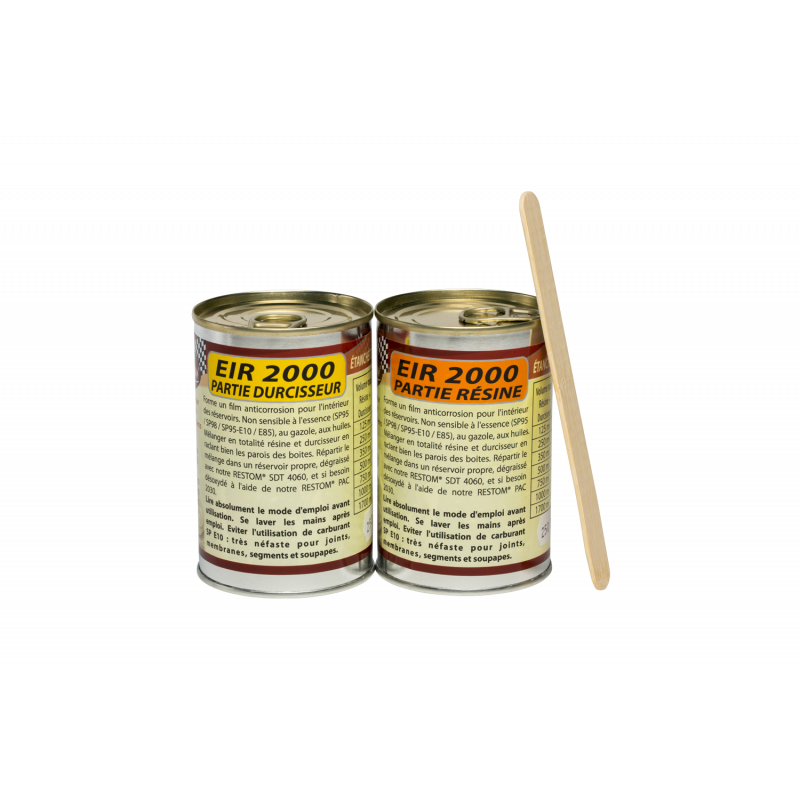

Traitement interne du réservoir, contre la rouille, par une résine . |
|
| |
|
| |
|
|
